一、用途

YZJ-10碳纤维板专用结构胶主要用于混凝土结构的补强加固,采用碳纤维板与混凝土的粘结，提高结构的承载能力,广泛用于建筑物结构改造,病害结构的补强、加固。

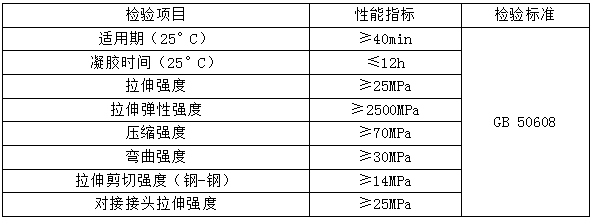

二、性能指标

三、形态

组份A：土黄色膏状;组份B：黑色膏状

四、施工工序

粘接面处理：在粘贴之前，先将混凝土构件表面凿毛、整平，清除粉尘、油污，保持构件干燥。再将碳纤维板表面擦试干净至无粉尘。

配胶：配胶前首先分别对A、B组份进行搅拌使之均匀，搅拌器具不能混用。然后根据每次用量、气温及施工条件,按包装桶上标明的A、B组份比例称量，倒入特制容器，用电动搅拌机搅拌均匀(胶体颜色均一)，一次配胶量不宜太大，如一次用胶量较大，可分开于几个容器同时搅拌。

粘结：把搅拌均匀的胶涂抹在碳纤维板上，一般胶层厚度不低于2mm，应中间厚两边薄，然后粘贴于加固部位;当平行粘贴多条碳纤维板时两板之间的空隙不小于5mm。

加压：定位加压，直至碳纤维板周边同时挤出胶体为止，碳纤维板板加压过程中不得局部减压且至少持续24小时，一般情况下72小时可以受力使用，温度过低应适当延长。

五、注意事项

1.胶有分层现象，属正常现象，配制前应将A、B组份分别搅拌均匀，然后再按比例称量配比，充分搅拌至没有色差，搅拌时不得有水及油污混入。

2.配制好的胶应尽快使用，且每次配胶不宜太多。由于化学反应，A、B组份混合后即开始伴有放热现象，从而使固化加快，因而配好的胶要及时使用，否则由于热量积累，胶体会很快固化而不能使用，给您带来不必要的损失。

3.胶体固化前请勿扰动粘贴的碳纤维板。在20℃的环境温度下24小时后可拆除加压固定设施，三天后基本固化，七天后加固的构件可正式使用。

4.使用场地应尽可能通风、排气。

5.在冬天，气温较低，A组份可能出现结块现象，这是自然现象，而非变质。为了便于操作和保证固化的质量，最好存放在有暖气的房内。需要取用时，请用水浴加热使之软化(严格禁止明火、电炉直接加热)，然后照常使用。

6.本品应在阴凉、干燥处储存，储存期24个月。若超过24个月，则应按GB 50608中表3·3·2-4的性能标准指标检测，如各项物理力学性能达到标准要求，则仍可继续使用。

7.推荐用量：见附录1。

8.本胶的普通型应在结构干燥面上使用，如遇到潮湿结构面可采用相应措施烘干，或采用专门配制的此型号的潮湿型胶。

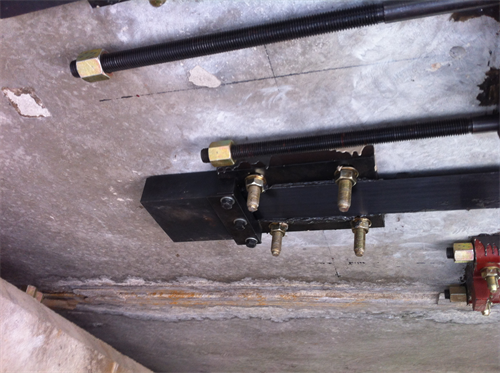

连霍高速加固    碳纤维板、YZJ-10 碳纤维板专用结构胶  图1

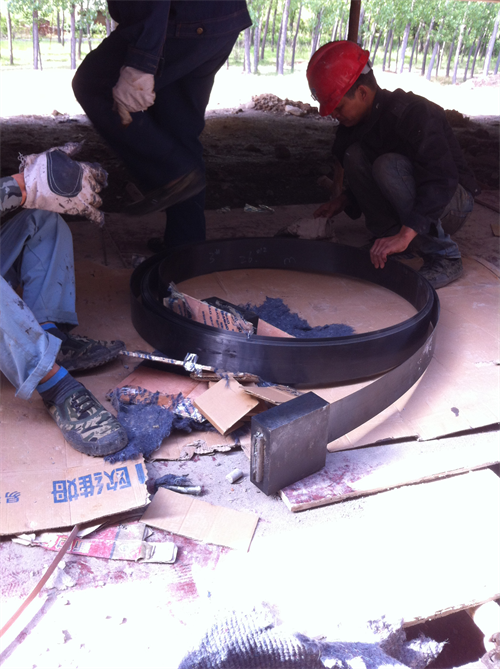

连霍高速加固    碳纤维板、YZJ-10 碳纤维板专用结构胶  图2
